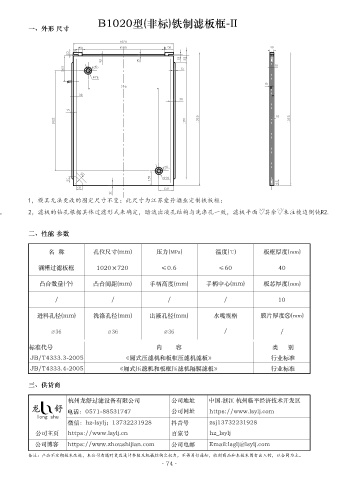

B1020型(非標)鐵製濾板框-II
一、外形 尺寸

1，模具無法更改的固定尺寸不變；此尺寸為江蘇愛丹酒業定製鐵板框；

。 2，濾板的鑽孔根據具體過濾形式來確定，暗流出液孔結構與洗滌孔一致，濾板平麵 其餘 未注棱邊倒鈍R2.

二、性能 參數

名 稱 孔位尺寸(mm) 壓力(MPa) 溫度(℃) 板框厚度(mm)

酒糟過濾板框 1020×720 ≤0.6 ≤60 40

凸台數量(個) 凸台間距(mm) 手柄高度(mm) 手柄中心(mm) 板芯厚度(mm)

/ / / / 10

進料孔徑(mm) 洗滌孔徑(mm) 出液孔徑(mm) 水嘴規格 膜片厚度⑧(mm)

∅ 36 ∅ 36 ∅ 36 / /

標準代號 內 容 類 別
JB/T4333.3-2005 《廂式草莓TV官方入口和板框草莓TV官方入口濾板》 行業標準
JB/T4333.4-2005 《廂式草莓TV官方入口和板框草莓TV官方入口隔膜濾板》 行業標準

三、供貨商

杭州草莓视频成人在线观看過濾設備有限公司 公司地址 中國.浙江 杭州臨平經濟技術開發區
龍 舒 電話：0571-88531747 公司網址 http://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音號 zsj13732231928
公司主頁 http://www.shou-ji.com 百家號 hz_lsylj

公司博客 http://www.zhoushijian.com 公司電郵 Email:lsglj@lsylj.com
備注：產品不定期技術改進，本公司有隨時更改設計參數及機械結構之權力，不再另行通知，收到商品和本技術圖有出入的，以合同為主。
·74·
