P. 72

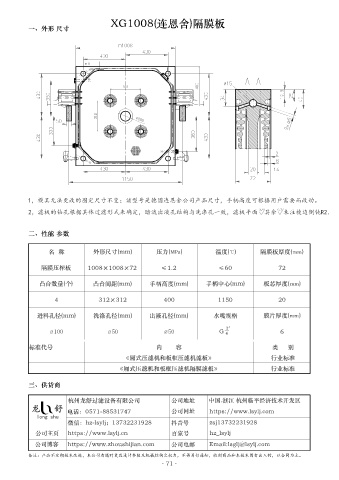

XG1008(連恩舍)隔膜板
一、外形 尺寸
A
A
312
1，模具無法更改的固定尺寸不變；該型號是德國連恩舍公司產品尺寸，手柄高度可根據用戶需要而改動。
2，濾板的鑽孔根據具體過濾形式來確定，暗流出液孔結構與洗滌孔一致，濾板平麵 其餘 未注棱邊倒鈍R2。
二、性能 參數
名 稱 外形尺寸(mm) 壓力(MPa) 溫度(℃) 隔膜板厚度(mm)
隔膜壓榨板 1008×1008×72 ≤1.2 ≤60 72
凸台數量(個) 凸台間距(mm) 手柄高度(mm) 手柄中心(mm) 板芯厚度(mm)
4 312×312 400 1150 20
進料孔徑(mm) 洗滌孔徑(mm) 出液孔徑(mm) 水嘴規格 膜片厚度(mm)
3″
∅ 100 ∅ 50 ∅ 50 G — 6
4
標準代號 內 容 類 別
《廂式草莓TV官方入口和板框草莓TV官方入口濾板》 行業標準
《廂式草莓TV官方入口和板框草莓TV官方入口隔膜濾板》 行業標準
三、供貨商
杭州草莓视频成人在线观看過濾設備有限公司 公司地址 中國.浙江 杭州臨平經濟技術開發區
龍 舒 電話：0571-88531747 公司網址 http://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音號 zsj13732231928
公司主頁 http://www.shou-ji.com 百家號 hz_lsylj
公司博客 http://www.zhoushijian.com 公司電郵 Email:lsglj@lsylj.com
備注：產品不定期技術改進，本公司有隨時更改設計參數及機械結構之權力，不再另行通知，收到商品和本技術圖有出入的，以合同為主。
