XYJG800 嵌入式隔膜廂式草莓TV官方入口

一、結構與工作原理

草莓TV官方入口是由隔膜板、濾板和濾布組成的過濾部分和對過濾部分進行壓緊的機架組成。本機的特點是液壓

泵站、電機和電器控製箱分別裝在油缸座和油箱體內，使機身、電器、液壓三部分融為一體。機器安裝調試
後，隻需接通電源即可投入使用。它具有造型美觀、結構緊湊、占據空間小等突出優點。該係列的草莓TV官方入口無

論在運輸、安裝、使用等各方麵既安全又方便。

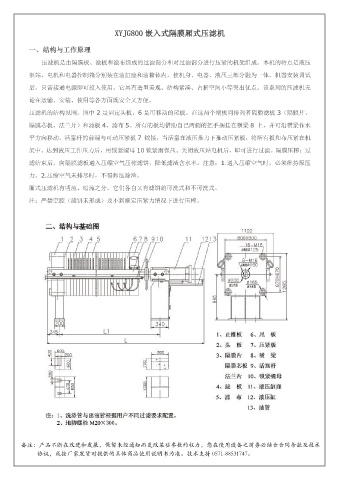

草莓TV官方入口的結構見圖。圖中 2 是固定頭板，6 是可移動的尾板。在這兩個端板間排列著隔膜濾板 3（隔膜片、

隔膜芯板、法蘭片）和濾板 4、濾布 5。所有的板均借助自己兩側的把手擱掛在橫梁 8 上，並可沿橫梁作水

平方向移動。活塞杆的前端與可動壓緊板 7 鉸接，當活塞在液壓推力下推動壓緊板，將所有板和布壓緊在機
架中。達到液壓工作壓力後，用鎖緊螺母 10 鎖緊而保壓。關閉液壓站電機後，即可進行過濾。隔膜壓榨：過

濾結束後，向隔膜濾板通入壓縮空氣壓榨濾餅，降低濾渣含水率。注意：1.通入壓縮空氣時，必須維持原壓

力。2.壓縮空氣未排盡時，不得卸壓除渣。
廂式草莓TV官方入口有明流、暗流之分。它們各自又有濾餅的可洗式和不可洗式。

注：嚴禁空腔（濾餅未形成）及不到額定壓緊力情況下進行壓榨。

備注：產品不斷在改進和發展，保留未經通知而更改某些參數的權力，您在使用設備之前務必結合合同條款及技術
協議，或按廠家發貨時提供的具體商品使用說明書為準。技術支持 0571-88531747。
