XZG20-80 平方 800 嵌入式隔膜廂式草莓TV官方入口

一、結構與工作原理

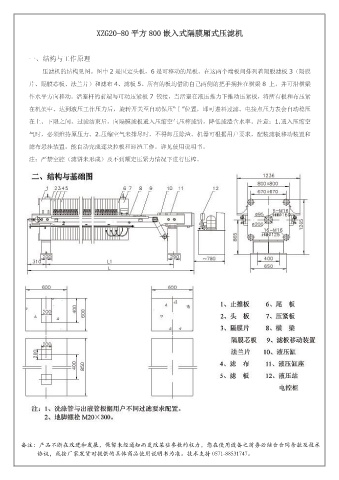

草莓TV官方入口的結構見圖。圖中 2 是固定頭板，6 是可移動的尾板。在這兩個端板間排列著隔膜濾板 3（隔膜

片、隔膜芯板、法蘭片）和濾布 4、濾板 5。所有的板均借助自己兩側的把手擱掛在橫梁 8 上，並可沿橫梁
作水平方向移動。活塞杆的前端與可動壓緊板 7 鉸接，當活塞在液壓推力下推動壓緊板，將所有板和布壓緊

在機架中。達到液壓工作壓力後，旋轉開關至自動保壓“Ⅰ”位置，即可進料過濾。電接點壓力表會自動穩壓

在上、下限之間。過濾結束後，向隔膜濾板通入壓縮空氣壓榨濾餅，降低濾渣含水率。注意：1.通入壓縮空

氣時，必須維持原壓力。2.壓縮空氣未排盡時，不得卸壓除渣。機器可根據用戶要求，配裝濾板移動裝置和
濾布懸掛裝置，能自動完成逐塊拉板和卸渣工作。詳見使用說明書。

注：嚴禁空腔（濾餅未形成）及不到額定壓緊力情況下進行壓榨。

備注：產品不斷在改進和發展，保留未經通知而更改某些參數的權力，您在使用設備之前務必結合合同條款及技術
協議，或按廠家發貨時提供的具體商品使用說明書為準。技術支持 0571-88531747。
