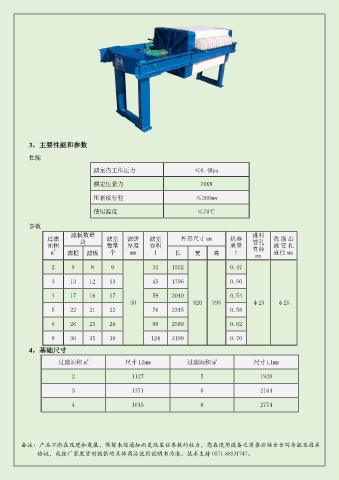

3，主要性能和參數

性能

濾室內工作壓力 ≤0.4Mpa

額定壓緊力 76KN

壓緊板行程 ≤260mm

使用溫度 ≤70℃

參數
濾板數量 進料
過濾 塊 濾室 濾餅 濾室 外形尺寸 mm 機器 管孔 洗 滌 出
麵積 數量 厚度 容積 質量 直徑 液 管 孔
2
m 濾框 濾板 個 mm 1 長 寬 高 t 直徑 mm
mm
2 9 8 9 31 1552 0.47

3 13 12 13 45 1796 0.50

4 17 16 17 59 2040 0.54
30 820 795 φ25 φ25
5 22 21 22 76 2345 0.58

6 26 25 26 90 2589 0.62

8 36 35 36 124 3199 0.70
4，基礎尺寸

2
2
過濾麵積 m 尺寸 L1mm 過濾麵積 m 尺寸 L1mm
2 1127 5 1920

3 1371 6 2164

4 1615 8 2774

備注：產品不斷在改進和發展，保留未經通知而更改某些參數的權力，您在使用設備之前務必結合合同條款及技術
協議，或按廠家發貨時提供的具體商品使用說明書為準。技術支持 0571-88531747。
