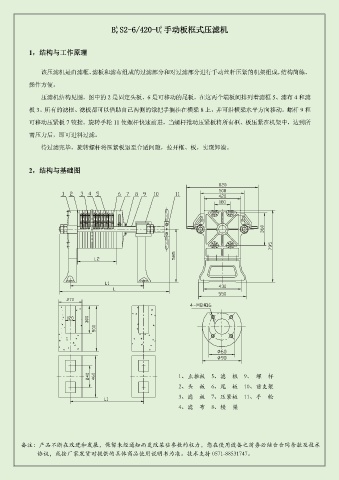

B S2-6/420-U 手動板框式草莓TV官方入口
K
M

1，結構與工作原理

該草莓TV官方入口是由濾框、濾板和濾布組成的過濾部分和對過濾部分進行手動絲杆壓緊的機架組成，結構簡練、

操作方便。

草莓TV官方入口結構見圖。圖中的 2 是固定頭板，6 是可移動的尾板。在這兩個端板間排列著濾框 5、濾布 4 和濾
板 3。所有的濾框、濾板都可以借助自己兩側的餓把手擱掛在橫梁 8 上，並可沿橫梁水平方向移動。螺杆 9 和

可移動壓緊板 7 鉸接。旋轉手輪 11 使螺杆快速前進，當螺杆推動壓緊板將所有框、板壓緊在機架中，達到所

需壓力後，即可進料過濾。

待過濾完畢，旋轉螺杆將壓緊板退至合適間隙，拉開框、板，實現卸渣。

2，結構與基礎圖

1、止推板 5、濾 框 9、 螺 杆
2、頭 板 6、尾 板 10、前支架
3、濾 板 7、壓緊板 11、手 輪
4、濾 布 8、橫 梁

備注：產品不斷在改進和發展，保留未經通知而更改某些參數的權力，您在使用設備之前務必結合合同條款及技術
協議，或按廠家發貨時提供的具體商品使用說明書為準。技術支持 0571-88531747。
