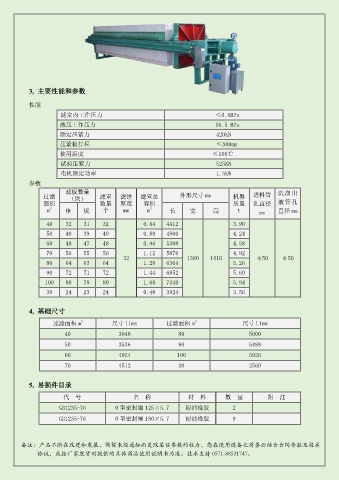

Page 13 - 《板框式草莓TV官方入口係列》
P. 13
3, 主要性能和參數
性能
濾室內工作壓力 ≤0.6MPa
液壓工作壓力 16.5 MPa
額定壓緊力 420KN
壓緊板行程 ≤500mm
使用溫度 ≤100℃
試驗壓緊力 525KN
電機額定功率 1.5KW
參數
濾板數量 洗 滌 出
過濾 （塊） 濾室 濾餅 濾室總 外形尺寸 mm 機器 進料管
麵積 數量 厚度 容積 質量 孔直徑 液 管 孔
2
3
m 框 板 個 mm m 長 寬 高 t mm 直徑 mm
40 32 31 32 0.64 4412 3.90
50 40 39 40 0.80 4900 4.24
60 48 47 48 0.96 5388 4.58
70 56 55 56 1.12 5876 4.92
32 1380 1410 φ50 φ50
80 64 63 64 1.28 6364 5.26
90 72 71 72 1.44 6852 5.60
100 80 79 80 1.60 7340 5.94
30 24 23 24 0.48 3924 3.56
4, 基礎尺寸
2
2
過濾麵積 m 尺寸 L1mm 過濾麵積 m 尺寸 L1mm
40 3048 80 5000
50 3536 90 5488
60 4024 100 5926
70 4512 30 2560
5, 易損件目錄
代 號 名 稱 材 料 數 量 附 注
GB1235-76 0 型密封圈 125×5.7 耐油橡膠 2
GB1235-76 0 型密封圈 180×5.7 耐油橡膠 9
備注：產品不斷在改進和發展，保留未經通知而更改某些參數的權力，您在使用設備之前務必結合合同條款及技術
協議，或按廠家發貨時提供的具體商品使用說明書為準。技術支持 0571-88531747。
