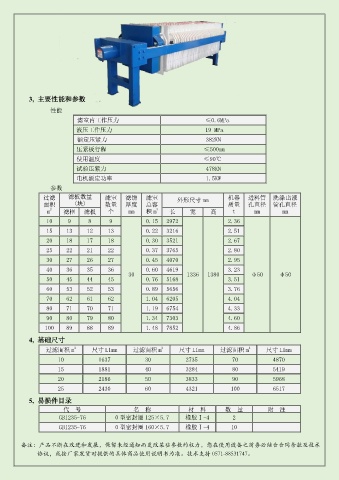

P. 11
3, 主要性能和參數
性能
濾室內工作壓力 ≤0.6MPa
液壓工作壓力 19 MPa
額定壓緊力 382KN
壓緊板行程 ≤500mm
使用溫度 ≤90℃
試驗壓緊力 478KN
電機額定功率 1.5KW
參數
過濾 濾板數量 濾室 濾餅 濾室 外形尺寸 mm 機器 進料管 洗滌出液
麵積 (塊) 數量 厚度 總容 質量 孔直徑 管孔直徑
2
3
m 濾框 濾板 個 mm 積 m 長 寬 高 t mm mm
10 9 8 9 0.15 2972 2.36
15 13 12 13 0.22 3216 2.51
20 18 17 18 0.30 3521 2.67
25 22 21 22 0.37 3765 2.80
30 27 26 27 0.45 4070 2.95
40 36 35 36 0.60 4619 3.23
30 1336 1380 φ50 φ50
50 45 44 45 0.76 5168 3.51
60 53 52 53 0.89 5656 3.76
70 62 61 62 1.04 6205 4.04
80 71 70 71 1.19 6754 4.33
90 80 79 80 1.34 7303 4.60
100 89 88 89 1.48 7852 4.86
4, 基礎尺寸
2
2
2
過濾麵積 m 尺寸 L1mm 過濾麵積 m 尺寸 L1mm 過濾麵積 m 尺寸 L1mm
10 1637 30 2735 70 4870
15 1881 40 3284 80 5419
20 2186 50 3833 90 5968
25 2430 60 4321 100 6517
5, 易損件目錄
代 號 名 稱 材 料 數 量 附 注
GB1235-76 0 型密封圈 125×5.7 橡膠Ⅰ-4 2
GB1235-76 0 型密封圈 160×5.7 橡膠Ⅰ-4 10
備注：產品不斷在改進和發展，保留未經通知而更改某些參數的權力，您在使用設備之前務必結合合同條款及技術
協議，或按廠家發貨時提供的具體商品使用說明書為準。技術支持 0571-88531747。
