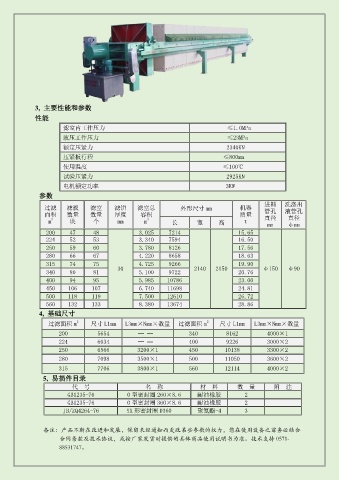

P. 15
3, 主要性能和參數
性能
濾室內工作壓力 ≤1.0MPa
液壓工作壓力 ≤23MPa
額定壓緊力 2340KN
壓緊板行程 ≤800mm
使用溫度 ≤100℃
試驗壓緊力 2925KN
電機額定功率 3KW
參數
進料 洗滌出
過濾 濾板 濾室 濾餅 濾室總 外形尺寸 mm 機器 管孔 液管孔
麵積 數量 數量 厚度 容積 質量 直徑 直徑
2
3
m 塊 個 mm m 長 寬 高 t mm φmm
200 47 48 3.025 7214 15.65
224 52 53 3.340 7594 16.50
250 59 60 3.780 8126 17.56
280 66 67 4.220 8658 18.63
315 74 75 4.725 9266 19.90
340 80 81 30 5.100 9722 2140 2150 20.76 φ150 φ90
400 94 95 5.985 10786 23.00
450 106 107 6.740 11698 24.81
500 118 119 7.500 12610 26.72
560 132 133 8.380 13674 28.86
4, 基礎尺寸
2
2
過濾麵積 m 尺寸 L1mm L3mm×Nmm×數量 過濾麵積 m 尺寸 L1mm L3mm×Nmm×數量
200 5654 340 8162 4000×1
224 6034 400 9226 3000×2
250 6566 3200×1 450 10138 3300×2
280 7098 3500×1 500 11050 3600×2
315 7706 3800×1 560 12114 4000×2
5, 易損件目錄
代 號 名 稱 材 料 數 量 附 注
GB1235-76 0 型密封圈 260×8.6 耐油橡膠 2
GB1235-76 0 型密封圈 360×8.6 耐油橡膠 2
JB/ZQ4264-76 YX 形密封圈 D360 聚氨酯-4 3
備注：產品不斷在改進和發展，保留未經通知而更改某些參數的權力，您在使用設備之前務必結合
合同條款及技術協議，或按廠家發貨時提供的具體商品使用說明書為準。技術支持 0571-
88531747。
