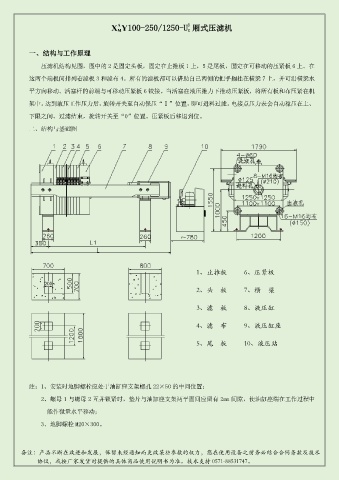

X MY100-250/1250-U 廂式草莓TV官方入口
K

一、結構與工作原理

草莓TV官方入口結構見圖，圖中的 2 是固定頭板，固定在止推板 1 上，5 是尾板，固定在可移動的壓緊板 6 上。在
這兩個端板間排列著濾板 3 和濾布 4。所有的濾板都可以借助自己兩側的把手擱掛在橫梁 7 上，並可沿橫梁水

平方向移動。活塞杆的前端與可移動壓緊板 6 鉸接。當活塞在液壓推力下推動壓緊板，將所有板和布壓緊在機

架中。達到液壓工作壓力後，旋轉開關至自動保壓“Ⅰ”位置，即可進料過濾。電接點壓力表會自動穩壓在上、

下限之間。過濾結束，旋轉開關至“0”位置。壓緊板後移退到位。

二、結構與基礎圖

1、止推板 6、壓緊板

2、頭 板 7、橫 梁

3、濾 板 8、液壓缸

4、濾 布 9、液壓缸座

5、尾 板 10、液壓站

注：1、安裝時地腳螺栓應處於油缸座支架螺孔 22×50 的中間位置；

2、螺母 1 與螺母 2 互並鎖緊時，墊片與油缸座支架兩平麵間應留有 2mm 間隙，使油缸座端在工作過程中

能作微量水平移動；
3、地腳螺栓 M20×300。

備注：產品不斷在改進和發展，保留未經通知而更改某些參數的權力，您在使用設備之前務必結合合同條款及技術
協議，或按廠家發貨時提供的具體商品使用說明書為準。技術支持 0571-88531747。
