P. 5

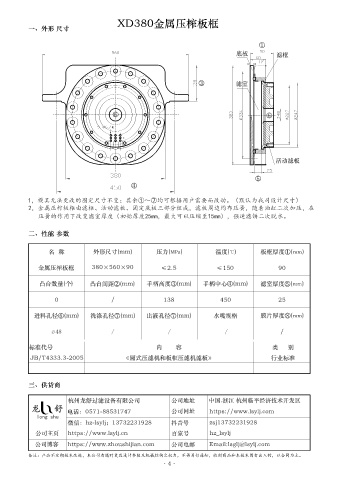

XD380金屬壓榨板框
一、外形 尺寸
①
底板 濾框
③ 濾室
⑥ ⑥
活動濾板
⑤
④
1，模具無法更改的固定尺寸不變；其餘①～⑦均可根據用戶需要而改動。（默認為我司設計尺寸）
2，金屬壓榨板框由濾框、活動濾板、固定底板三部分組成，濾板周邊均布壓簧，隨著油缸二次加壓，在
壓簧的作用下改變濾室厚度（初始厚度25mm，最大可以壓縮至15mm），強迫濾餅二次脫水。
二、性能 參數
名 稱 外形尺寸(mm) 壓力(MPa) 溫度(℃) 板框厚度①(mm)
金屬壓榨板框 380×560×90 ≤2.5 ≤150 90
凸台數量(個) 凸台間距②(mm) 手柄高度③(mm) 手柄中心④(mm) 濾室厚度⑤(mm)
0 / 138 450 25
進料孔徑⑥(mm) 洗滌孔徑⑦(mm) 出液孔徑⑦(mm) 水嘴規格 膜片厚度⑧(mm)
∅ 48 / / / /
標準代號 內 容 類 別
JB/T4333.3-2005 《廂式草莓TV官方入口和板框草莓TV官方入口濾板》 行業標準
三、供貨商
杭州草莓视频成人在线观看過濾設備有限公司 公司地址 中國.浙江 杭州臨平經濟技術開發區
龍 舒 電話：0571-88531747 公司網址 http://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音號 zsj13732231928
公司主頁 http://www.shou-ji.com 百家號 hz_lsylj
公司博客 http://www.zhoushijian.com 公司電郵 Email:lsglj@lsylj.com
備注：產品不定期技術改進，本公司有隨時更改設計參數及機械結構之權力，不再另行通知，收到商品和本技術圖有出入的，以合同為主。
