P. 31

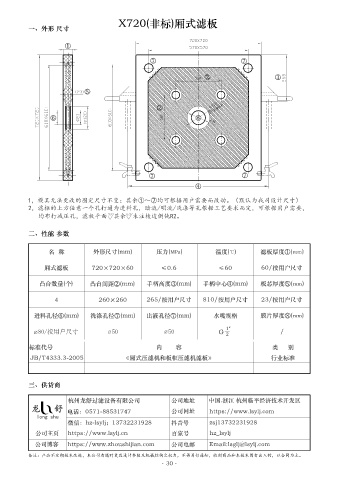

X720(非標)廂式濾板
一、外形 尺寸
①
⑦ ⑦
260 ② ③
⑤
刮平裝濾布夾
② ∅ 120
⑥ 260 ⑥
80
∅
⑦ ⑦
④
1，模具無法更改的固定尺寸不變；其餘①～⑦均可根據用戶需要而改動。（默認為我司設計尺寸）
2，濾框的上方任意一個孔打通為進料孔，暗流/明流/洗滌等孔根據工藝要求而定，可根據用戶需要，
均布打減壓孔，濾板平麵 其餘 未注棱邊倒鈍R2。
二、性能 參數
名 稱 外形尺寸(mm) 壓力(MPa) 溫度(℃) 濾板厚度①(mm)
廂式濾板 720×720×60 ≤0.6 ≤60 60/按用戶尺寸
凸台數量(個) 凸台間距②(mm) 手柄高度③(mm) 手柄中心④(mm) 板芯厚度⑤(mm)
4 260×260 265/按用戶尺寸 810/按用戶尺寸 23/按用戶尺寸
進料孔徑⑥(mm) 洗滌孔徑⑦(mm) 出液孔徑⑦(mm) 水嘴規格 膜片厚度⑧(mm)
1″
∅80/按用戶尺寸 ∅ 50 ∅ 50 G — /
2
標準代號 內 容 類 別
JB/T4333.3-2005 《廂式草莓TV官方入口和板框草莓TV官方入口濾板》 行業標準
三、供貨商
杭州草莓视频成人在线观看過濾設備有限公司 公司地址 中國.浙江 杭州臨平經濟技術開發區
龍 舒 電話：0571-88531747 公司網址 http://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音號 zsj13732231928
公司主頁 http://www.shou-ji.com 百家號 hz_lsylj
公司博客 http://www.zhoushijian.com 公司電郵 Email:lsglj@lsylj.com
備注：產品不定期技術改進，本公司有隨時更改設計參數及機械結構之權力，不再另行通知，收到商品和本技術圖有出入的，以合同為主。
·30·
