X J4-14/500-U 手動千斤頂廂式草莓TV官方入口
K
M

1, 結構與工作原理

該型草莓TV官方入口是由濾板和濾布組成的過濾部分和對過濾部分進行手動液壓千斤頂壓緊的機架組成。結構簡
明、操作方便。由於采用了液壓千斤頂裝置、操作比較方便。草莓TV官方入口的結構見圖。圖中的 2 是固定頭板，5 是

可移動的尾板。在這兩個端板間排列著濾板 3 和濾布 4。所有的濾板都可以借助自己兩側的把手擱掛在橫梁

7 上，並可沿橫梁作水平方向移動。當液壓千斤頂 13 的活塞連同螺杆 9 向前推動時（圖示向左），通過回轉

凸台 8、壓緊板 6 將所有的濾板、濾布壓緊在機架中，達到液壓工作壓力後，用鎖緊螺母 10 鎖緊，即可進料
過濾。待過濾完畢，扳動千斤頂，使鎖緊螺母 10 稍有鬆動，隨即將該螺母旋至螺杆前端（圖示左麵），再旋

轉千斤頂的放油閥，螺杆回至活塞端。轉起回轉凸台，將壓緊板移後（圖示右麵），逐塊拉開濾板卸渣。

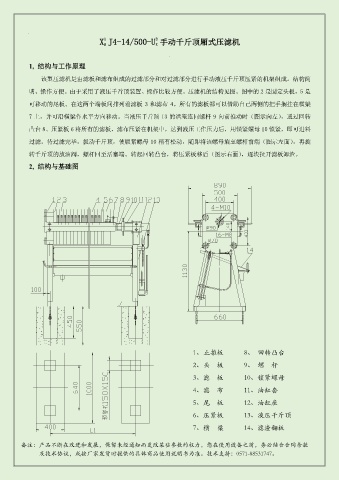

2, 結構與基礎圖

1、止推板 8、 回轉凸台

2、頭 板 9、 螺 杆

3、濾 板 10、鎖緊螺母
4、濾 布 11、油缸套

5、尾 板 12、油缸座

6、壓緊板 13、液壓千斤頂

7、橫 梁 14、濾渣翻板

備注：產品不斷在改進和發展，保留未經通知而更改某些參數的權力，您在使用設備之前，務必結合合同條款
及技術協議，或按廠家發貨時提供的具體商品使用說明書為準。技術支持：0571-88531747。
